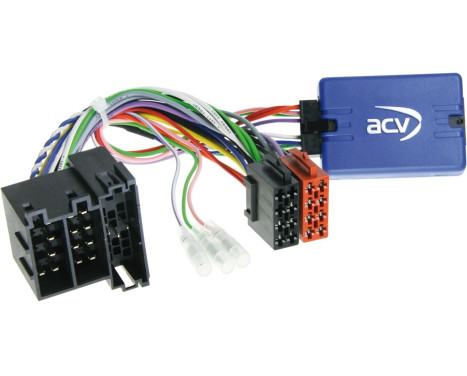

SWI Fiat Ducato (250) 2008-2014 Mini ISO

Commandes au volant Fiat/ Citroën/ Peugeot
Conservez les fonctions d'origine de la télécommande au volant lorsque vous échangez votre radio d'usine contre une radio de rechange.
Comparez les fiches d'adaptateur illustrées avec celles de votre véhicule et vérifiez si elles s'adaptent optiquement et techniquement.
Vérifiez également que l'une des radios d'usine d'origine spécifiées est installée dans votre véhicule,

Remarque:
Analogique
Bus CAN

connexion: ISO / Mini ISO

Véhicules avec unité principale radio OEM
Véhicules avec 8 boutons/fonctions de télécommande au volant
Véhicules avec bus CAN et SWI analogique dans connecteur Mini ISO C2 Pin 10/11/12

Les véhicules équipés du module Blue&Me > Silverbox doivent rester installés

Convient aux véhicules suivants :

Citron
Citroën Jumper (250) 10/2006 - 11/2011
Citroën Jumper (250) 11/2011 - 05/2014*
Citroën Relais (250) 2006 - 2011
Citroën Relais (250) 2011 - 2014

Décret
Fiat Ducato (ZAF 250) 06/2006 - 06/2011
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*

Peugeot
Peugeot Boxer (Y) 02/2007 - 07/2011
Peugeot Boxer (Y) 07/2011 - 05/2014*

Les signaux suivants sont donnés :

Les véhicules importés ou les véhicules dotés de logiciels différents peuvent présenter des fonctionnalités incompatibles.

rouge : contact +12V borne 15
orange : +12V éclairage borne 58
violet/blanc : signal d'inversion +12 V
rose : signal de vitesse
vert : signal de frein à main GND à la masse

Capacité de charge de toutes les sorties : 100 mA max.

Besoin en courant supérieur à 100 mA :
1 bobine de relais à résistance 75 Ohm min.
Résistance de bobine à 2 relais 150 Ohm min.

Télécommande au volant

*Véhicules sans unité OEM Delphi 2-DIN finition piano avec bouton de commande central
*Véhicules avec unité OEM Delphi 2-DIN finition piano avec bouton de commande central :
SWI Citroën/Fiat/Opel/Peugeot ISO CAN Bus/Mini ISO > Article : 42sfa004

Câble de connexion pour les fabricants de radio suivants :
Câble SWI 42s/acv > Jack Alpine : 42ctalpinelead
Câble SWI 42s/acv > Parrot 4 broches : 42ctasteroidlead
Câble SWI 42s/acv > Bosch-Blaupunkt >2010 Mini ISO : 42ctblauppunktlead
Câble SWI 42s/acv > Câble Blaupunkt/Chine HU/Kenwood 3 : 42ctchinahulead
Câble SWI 42s/acv > Connexion Clarion : 42ctclarionlead
Câble SWI 42s/acv > Câble Garmin Vieo" RV52 Stereo Dock 3 : 42ctgarminlead
Câble SWI 42s/acv > Câble JVC 1/jack : 42ctjvclead
Câble SWI 42s/acv > Kenwood 1 câble : 42ctkenwoodlead
Câble SWI 42s/acv > Multilead divers appareils : 42ctmultilead
Câble SWI 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead3
Câble SWI 42s/acv > Multilead divers appareils/Pioneer 2022> : 42ctmultilead5
Câble SWI 42s/acv > Câble Panasonic 1 : 42ctpanasoniclead
Câble SWI 42s/acv > Prise Blaupunkt/Kenwood/Pioneer : 42ctpioneerlead
Câble SWI 42s/acv > Pioneer AVH/DMH/SPH 2022> connexion lâche : 42ctpioneerlead2
Câble SWI 42s/acv > Appareils avec fonction d'apprentissage LFB : 42ctsmartlead
Câble SWI 42s/acv > Connexion Blaupunkt/Kenwood/Sony : 42ctsonylead
Câble SWI 42s/acv > XZent/Zenec 1 câble : 42ctzeneclead

Convient pour :
Fiat Ducato 2006-2014
Citroën Jumper 2006-2014
Peugeot Boxer 2007-2014

---

Garantie

2 ans
